部材、工具が揃ったら、いよいよマイコンカー製作キットの組み立てをしましょう! |
センサ基板の製作 |
![](../../shareimg/linedot_blue.gif) |
センサ基板Ver.5 製作マニュアルを参照しながら、センサ基板を製作します。

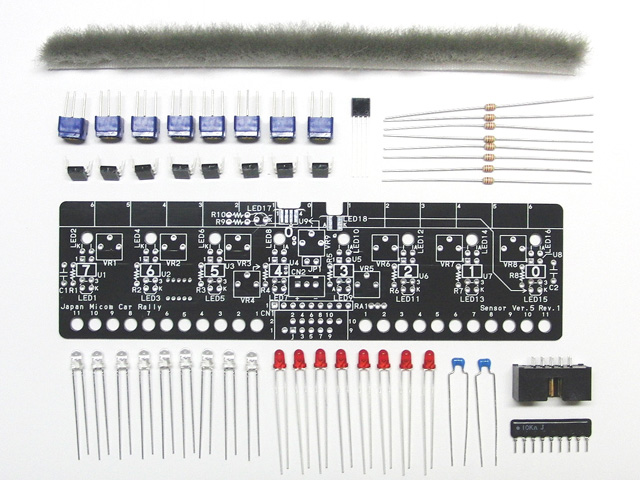

![写真](img/sensor_240.jpg) 部品一覧 |

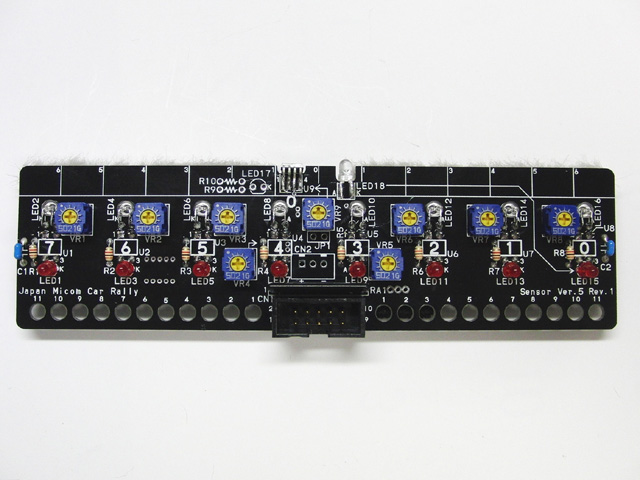

![写真](img/sensor_kansei_240.jpg) 完成したところ |
|
モータドライブ基板の製作 |
![](../../shareimg/linedot_blue.gif) |
モータドライブ基板Ver.5 製作マニュアルを参照しながら、モータドライブ基板を製作します。

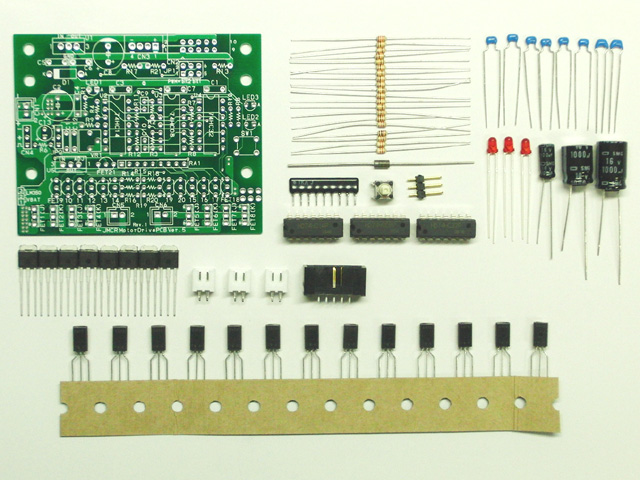

![写真](img/motor_240.jpg) 部品一覧 |

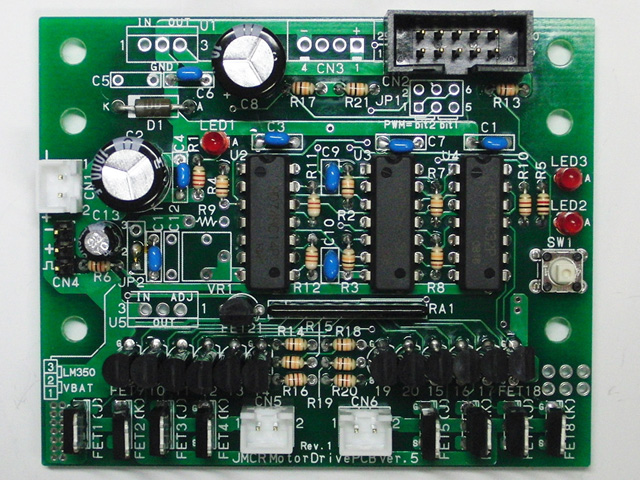

![写真](img/motor_kansei_240.jpg) 完成したところ |
|
マイコンカーキット本体の組み立て |
![](../../shareimg/linedot_blue.gif) |
マイコンカーキットVer.5.1 本体組み立て製作マニュアルを参照しながら、マイコンカーキット本体の組み立てをします。
![写真](img/kit_set_1.jpg) 本体組み立てのセット |
![写真](img/kit_set_2.jpg) ケーブル関係のセット |
マイコンカーの駆動モータは規定で、MCR刻印のある指定モータを使わなければ行けません。RY_R8C38マイコンボードは、10ピンコネクタが付属していますが半田付けされていないので、ここで半田付けしておきます。

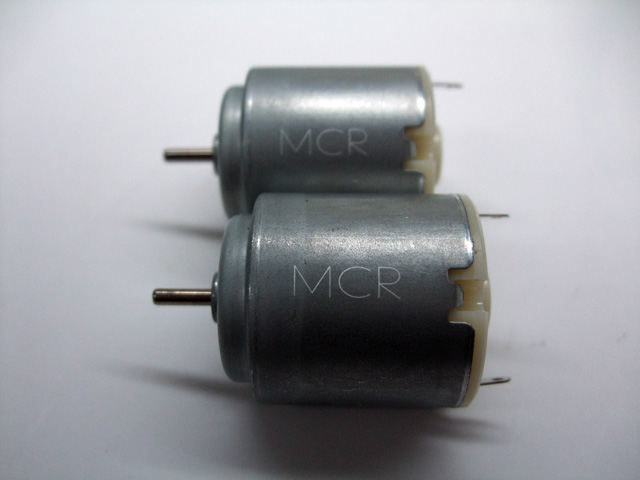

![写真](img/sitei_motor_240.jpg) MCR刻印のある指定モータ |

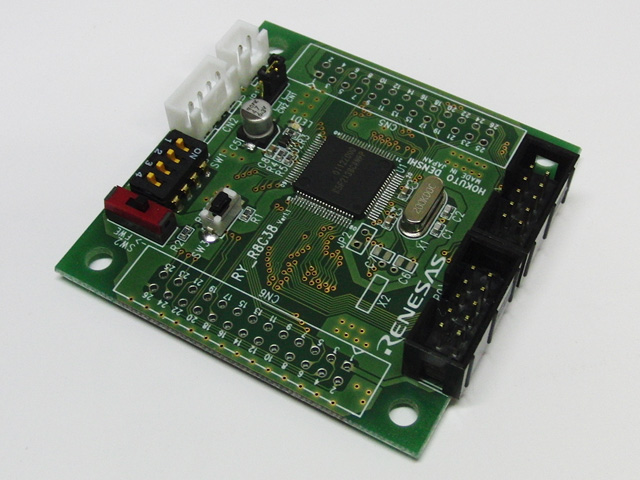

![写真](img/ry_r8c38_240.jpg) RY_R8C38マイコンボード(10ピンコネクタは各自で半田付けしてください) |
マイコンカーキットを、マニュアルに沿って組み立てていきます。

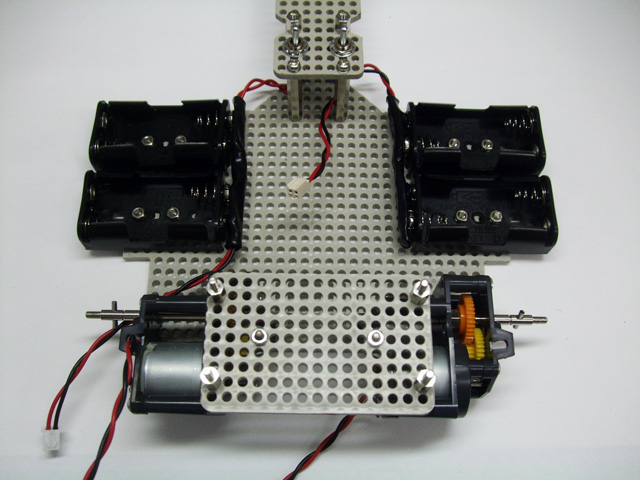

![写真](img/kumitatetyu_240.jpg) 組み立て中 |

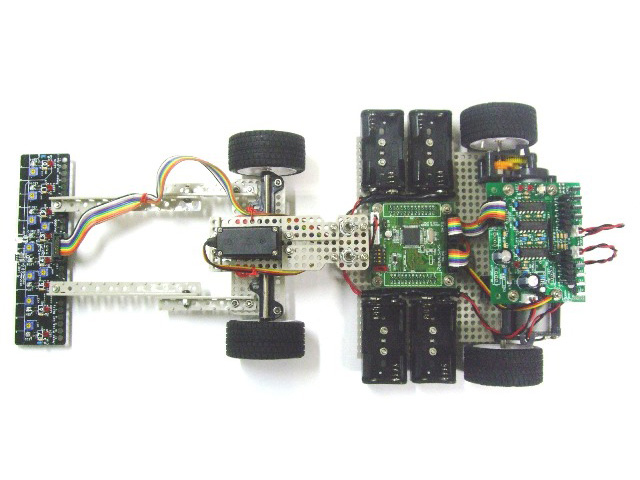

![写真](img/kit5_kansei_240.jpg) 完成したところ |
標準のタイヤでマイコンカーのコースを走行すると滑ってすぐに脱輪してしまう、別売りのシリコンシートという、タイヤに貼るシートを取り付けグリップを良くします。また、プログラム書き込み時に使う、RY-WRITER基板へコネクタの半田付け、ケーブルの製作もここで行っておきます。

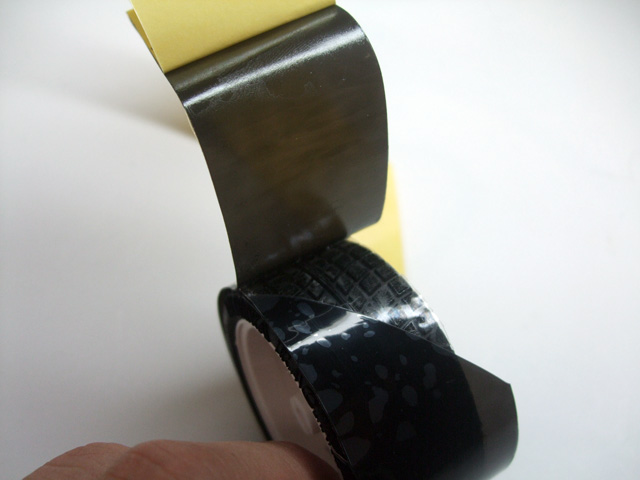

![写真](img/shirikon_sheet_240.jpg) キット別売りシリコンシートをタイヤに取り付ける |

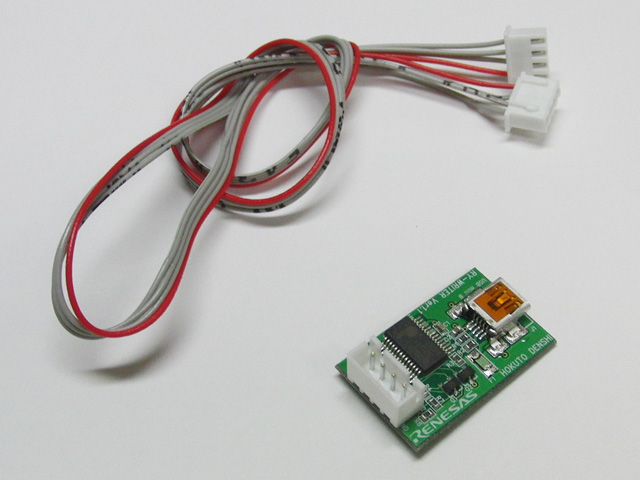

![写真](img/ry_writer_240.jpg) RY-WRITER基板もここで組み立てておく |
|
マイコンカーが完成したら、次へ進んで開発環境のインストールをしましょう!!
|
